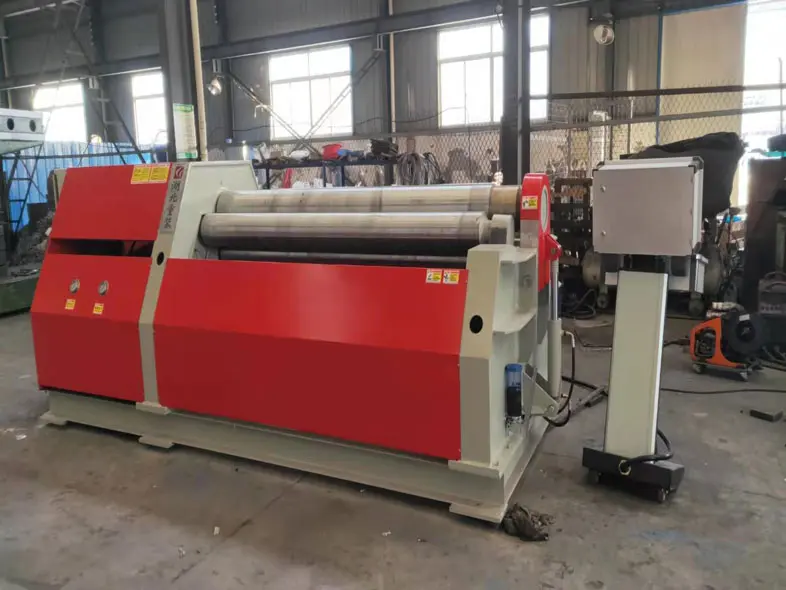

20×2000 mm 4ロール板曲げ機


4 Roll Bending Machine
4 Roll Bending Machine
4 Roll Bending Machine
4 Roll Bending Machine
4 Roll Bending Machine


このマシンの上ローラのEZHINE 4ロール曲げ機はメイン駆動ローラであり、メインドライブは油圧モータ、プラネタリ減速機等で構成されており、プレートの前進と後退はモータ前方と逆で実現され、主にロール板にトルクが供給される。4ロール曲げ加工機は鋼板の滑り防止対策を講じている。各々のモーターは、ローラーが曲がった状態で正確に回転するのを止めることができるように、即座のブレーキを備えていて、プレート端の正確な位置決めを確実にして、鋼板が機械から滑り落ちるのを防ぎ、残りのまっすぐな端を最小にします。下側と側面のリフトは油圧シリンダによって駆動されます。そして、それは荷がないとき速く速く持ち上げることができて、ロードされるとき、ゆっくり持ち上げることができます。


20×2000 mm 4ロール板曲げ機の仕様CC


詳細はこちらEzhong 20 x 2000 mm 4ロール板曲げ機

-板の端部の前曲げと成形は、鋼板を装填した後に回転させることなく完了することができる。

-非常に永続的な球面ころ軸受は、4つのロール曲げ機械の各々のローラーで使われます。

号は油圧システムの主弁群に使用されている。バルブブロックは、鋳造流路、大きなオーバーフロー、低抵抗、低圧損失、低発熱であり、4ロール曲げ機の性能を向上させるより信頼できる。

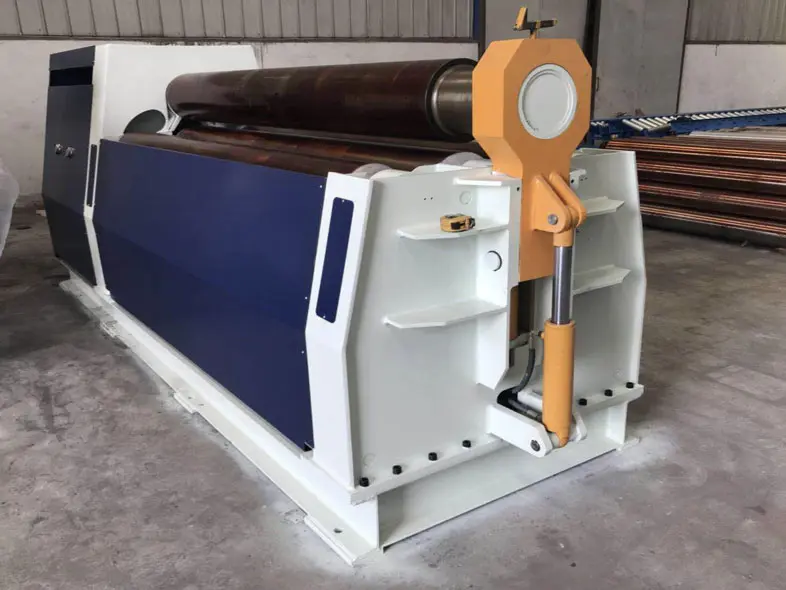

-の油圧システムロールプレート曲げ加工機オイル吸引とリターンオイルフィルターでシステムの清潔を保証します。エアフィルタは、燃料タンクの正常な呼吸と水の蒸発を確実にします。システムは、マシン&s安全な使用。また、集中給油装置を備えています。 -ティッピングフレームは、ティップシリンダを備えています。転がり軸受本体の回動とリセットは連動装置を備えている。安全性の保護の役割を果たす軸受体がリセットされた後、動きを再開することができます。 -上のロール尾はバランス装置を備えています。上側のロールは、材料が逆さまになったときに、バランス機構によってバランス状態にあり、円筒状のワークピースを容易に取り出すことができる。

- 4ロールの曲げ機械は、剛性の強い、簡単にホイストとインストールが不可欠なベースを採用しています。フレームとベースは、内部のストレスを除去して、曲げ機械精度を改善する焼鈍時効処理で溶接されて、処理されます。全体の構造京大理4ロール曲げ機械は、形状の美しい、メンテナンスのために便利であるビルディングブロックで構成されています。Ezhongのノート20 x 2000 mm4ロール曲げ機械圧延工程

1。4ロール曲げ加工機は、下ローラを作動させて上ローラの下の加工厚より若干大きなバスバーを作り、その後、供給側ローラを操作して上のブスバーを同レベルにして、上ローラと下ローラとの他方の側を操作する。時間が上がる。

24ロール曲げ機送り:鋼板の端部を鋼板の端部に接触させ、前ローラを元の位置まで下降させる。


3 .4ロール曲げ加工機は、鋼板を締め付け、先端を前もって曲げ、鋼板の厚さや材質に応じて下ローラの圧力を所定範囲内で調整し、下ローラを作動させて鋼板を持ち上げてクランプし、上ローラを回転させる。屈曲位置に続いて上ローラの回転を止める。このとき、上下ローラの中心線の左端は、板厚の1.5倍に相当するクランプ長が必要である。その後、リアローラを持ち上げて鋼板の端部を曲げ加工する。

4 .

シート金属プレスプレス機械フロントロールを使用して鋼板の他端を曲げます。前曲げを終えた後、後ローラを元の位置に下げて上ローラをスタートさせる。上記のような屈曲位置に鋼板が追従すると、上ローラが回転を停止する。操作の前に、ローラは、予め曲げられた鋼板の他端を持ち上げて、次に、2つのローラ回路の圧力を左右に調整する。

5 .4ロール曲げ機前屈:作業のために必要な対応する位置に前と後のロールを調整し、形成と曲げのための上部ロールを開始します。

6 .4ロール曲げ機の成形と曲げ:ワークを取り出す:曲げが完了した後、下のローラーを下の位置に下に下げ、その後、両側のローラーで特定の位置にワークを下げ、それを裏返し、ワークをトップローラーに平行に持ち上げ、ワークサイクルを完了し、ワークサイクルを完了します。


20×2000 mm 4ロール板曲げ機の利点

マシンの下ローラとラテラルローラの持ち上げ変位はplc,自動平準化,画面上のディジタル表示,同期精度±0 . 2 mmで制御される。圧延精度が高く運転が便利である。

4ロール曲げ機の下ローラ及び横ローラは、一端に傾斜可能である。

制御システムは、国際的に有名な会社のPLCプログラマブルコントローラを採用しています。システムは、パラメータ設定、データ編集、良いアラーム、パワーオフメモリ、マンマシンインターフェイス、ステータス表示、リアルタイム計算、ファイルストレージ、デバッグモード、マニュアルモード、プログラム制御モード、ファイル編集、故障自己診断、操作エラーの知的判断、および他の保護機能がありますまた、強い干渉能力、長寿命、耐震性、安定運転などの長所がある。

高精度のセンサは、機械の下側および横方向のローラの持ち上げおよび変位センサに使用され、位置精度を保証し、各ローラの位置監視を実現する。

強い電気部品の主な電気部品は、すべての長い寿命と長いトラブルフリータイムの特性を持ってシュナイダーから選択されています。

製品
Ezhong 20×2000 mm 4ロール板曲げ機の適用

Ezhong 20×2000 mm 4ロール板曲げ機の適用

Ezhong 4ロール曲げ機械は広く石油、化学、ボイラー、造船、ユーティリティ、金属構造、および機械製造産業で使用されています。4ロール曲げ加工機迅速なプロトタイピング、高精度コイル、補助装置なしで、より少ない投資。

蝦夷 4ロール板曲げ機
