17ロールレベリング機





17ロールレベリングマシン

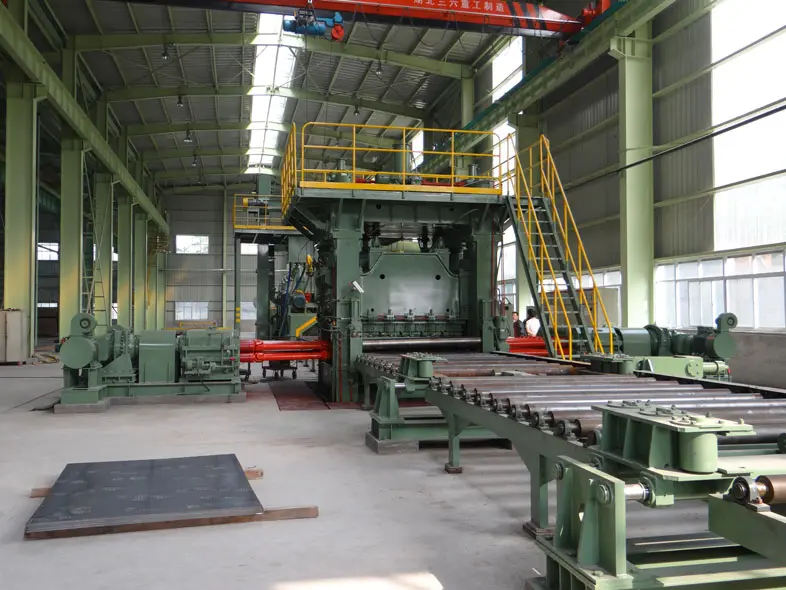

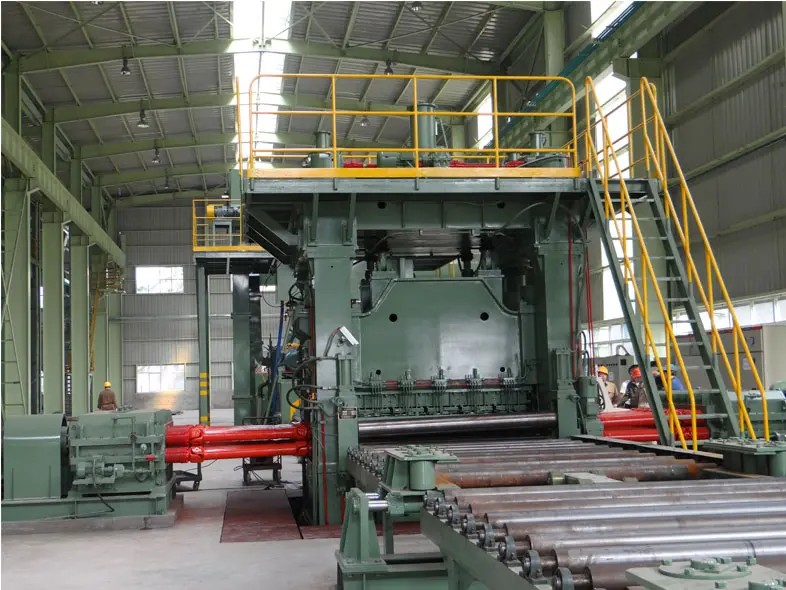

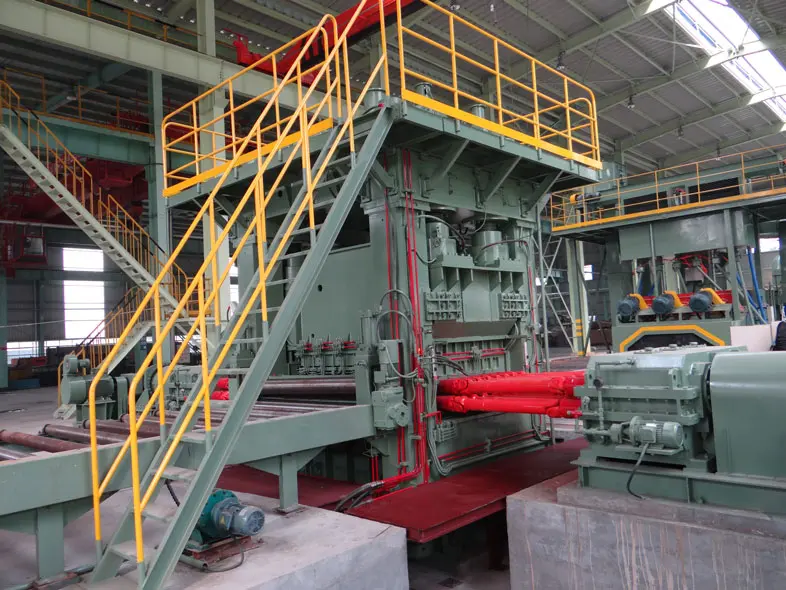

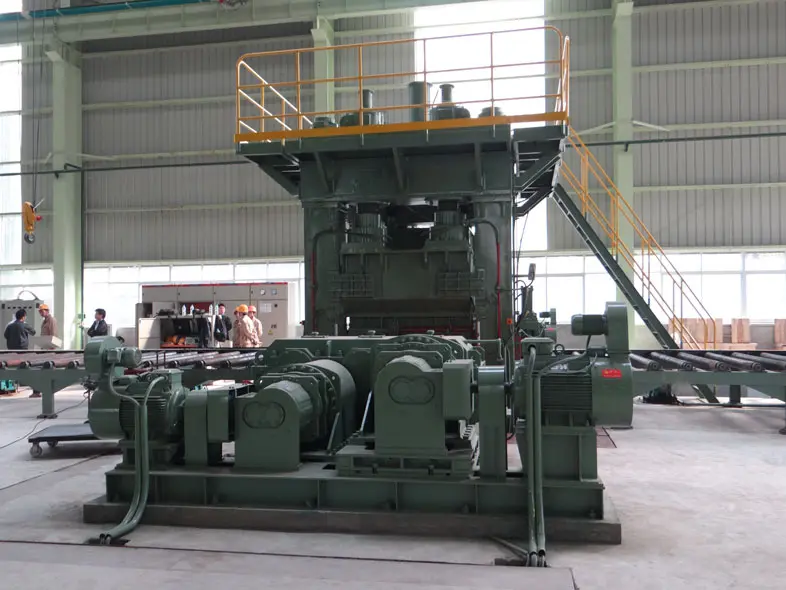

Ezhong 17ロールレベリングマシン

の詳細-ローラーレベリングマシンは、高度な技術、シンプルで便利な操作、広いプロセス範囲、産業用コンピュータ制御と組み合わせたデジタルディスプレイの特性を持って、すべてのボール、レベリング、および放電タスクを完了するために作業コンソールを使用して、メモリ機能を持っています。

-ワーキングスポーク装置は、ローラーレベリング装置のコアコンポーネントです。プレートは複数のワークを介して圧延され、プレートは何度も繰り返し曲げられるので、複数のオリジナル曲率が徐々に1つの曲率となり、最終的に水平になる。機械は2つのサイド・ローラを備えています。そして、それはアカウントを薄くて厚板の非平行平準化を考慮に入れて、平準化ワークの範囲を広げます。プレス機械は、2つのハンマー・パワー・システムを持っています。2つのモータが同時に回転すると、可動ビームを昇降させることができる。モータが別々に回転すると、可動ビームが揺動する。トランスミッションデバイスは、スプリットローリングメインドライブ技術を使用し、複数のモータの動作は、複数の作業スポークの回転を駆動する。排紙トラックはローラレベリング装置のコンソールで制御され、電気的に可逆的であり、両者は同じ移動速度であることが保証される。

- EC安全基準に従って製造して、CE証明をしてください。

-全体のローラーレベリングマシンは、厚さが美しく、安定性が良い一体的な鋼板の溶接を採用しています。

は、Ezhong 17ロール平準化マシン制御システム

＃1を設定するための注意事項です。プレートが平らにされるとき、常にn - 2変形があります。第2ローラが初めて変形した場合、板厚の60 %が塑性変形状態であることが保証され、その後のローラの変形が弾性変形まで変形する（変形はゼロ）。

2最大荷重の特性により，選択ロールロールはロール径とロール径が大きく，機械の剛性が良好であり，レベリング精度が保証される。最大および最小板厚レベリングを考慮してください。このローラ平坦化機のワークロールジャーナルは，すべて精密圧延機専用軸受を採用しており，ロールロールの摩擦抵抗が小さく，滑り止め条件が大幅に向上し，薄鋼板を矯正できる。ローラ製造装置は，ロール径比が大きいロール径のドイツのSMS社の技術を採用し，ロールロールの強度を向上させ，ブラインド補正ゾーンを減少させ，加工の平坦度を向上させる。ローラー・ジャーナルは、5～10年の耐用年数で、新しい圧延工場のために特別な転がり軸受をすべて採用します。ワークロール軸受継手部品の選定，構造設計，製造は信頼性と耐久性を確保し，作業ロールの軸方向及び半径方向の荷重及び変形を十分考慮する京大理

3 .摺動軸受に比べて伝達効率が高く，モータ出力を2倍にすることができる。省エネルギー長い耐用年数は、サブローラ駆動でフレームの小さな転倒モーメント、低摩擦抵抗、効果的に、ワークのスリップを改善することができます、薄鋼板を曲げ、レベリング精度を向上させることができます。上下のロールのギャップ及び角度の調整及び位置決めは、正確かつ効率的であり、ガイド機構は、精度が高く安定性が高い。

4 .仕事ロール材料は、60 CrMoVですローラープレートレベリング機械技術条件焼入れ及び焼戻しHBW 286〜321，表面硬化硬さHs 85‐95（HRC 56‐63），硬化層深さ，ワークロール直径D≤200 mmは3 mm 5 mm，d‐is 200 mmは6〜10 mm，粗さは0 . 8μm，寸法公差はh 6に達した。

5 .ワークロールプロセス：ブランキング→ 鍛造→ 鍛造後の正規化→ 粗旋削→ 焼入焼入→ 仕上げ旋削→ 表面焼入→ 表面耐性H 6，表面粗さRa 0への微細研削8μm

初期及び仕上げ加工後、作業ロールを2回検査し、材料検査報告、熱処理検査報告書及び欠陥検査報告書を作成しなければならない。

7 .上作業ロールの作業ストロークは電子式ディジタルディスプレイ（表示精度は±0 . 1 mm）である。
