W 43 Cレベリング機

W 43 Cレベリング機

Ezhong Roll Plate Leveler Machineは先進の外国のテクノロジー、特にドイツと日本のレベリング機械技術を吸収しました。1994年に、ローラーレベラーは成熟した特許技術と我々の会社とCountロールプレートレベラーへの大規模CNC曲げ加工機独立した知的財産権を持つローラーレベラーの一連の新製品を開発した。ジョーウェイトレベリングマシンは、レベリング装置を調整することができますし、いつでも押されるように機械的および油圧プレス装置の組み合わせを採用しています。還元量を正確に制御でき,還元効率が高い。について

は、インテグラルクローズドフレームを採用し、合理的にリブを配置すると、全体のローラレベラーの剛性が大幅に増加し、安定して滑らかで、サイドローラは便利で高速であり、プレス番号は直感的であり、全体のマシンは、高効率と低消費の特性を具体化します。

W 43 Cレベリング機械の種類

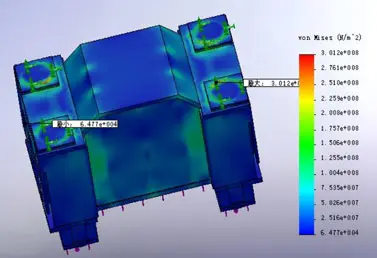

W 43 Cレベリング機械の作動原理


1

主駆動系の上下のローラは、完全に駆動され、2つのモータによって駆動され、緊急時に制動されることができ、ソフトスタートデバイスを有し、電力グリッドに対して小さな影響を与え、信頼性の高い性能、低ノイズ、およびコンパクトな構造を有する。

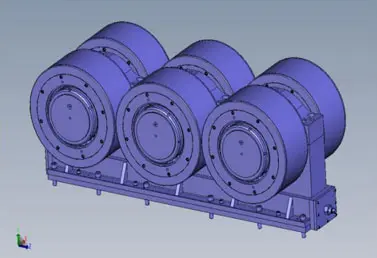

の上下の支持ローラは、多数の直径で支持されて、ワークローラでチェスパターンに配置される。底は、不可欠な傾斜した鉄調整メカニズムを備えています。上下のレベリングローラの形状は、手動で微調整することにより、ワークローラの剛性を維持し、薄板の波を平らにすることができる。曲げ、凸、凹の座屈変形時には、バッキングロールを使用してワークロールの凸部を変化させることが必要であり、波面曲げおよびスクープ形状のプレートの補正条件に容易に適応できる、上部レベリングロールの開口量および傾斜角を手動で調整する必要がある。

2

ワークロールジャーナルは、圧延機専用のセルフアラインニードル軸受を採用している。銅スリーブと比較して,伝送効率が高く,耐用年数が長く,ワークロールの摩擦抵抗が小さく,滑り止め条件が大幅に改善され,薄鋼板を矯正できる。閉じたフレームを使用して

は、矯正力を内側に囲まれ、フレームは外観が簡単であり、全体の剛性が良好であり、基礎をドロップすることなく、フルロードで平らにすることができます。


減角機構とコーナー機構は、同じパワーシステムの2セットを使用し、YEJタイプのモータドライブを使用して、グループ技術を使用して一緒に結合され、可動ビームが正確かつ自動的に位置決めすることができ、迅速に旋回することができます。

製品
Ezhong W 43 Cレベリングマシンの利点

Ezhong W 43 Cレベリングマシンの利点

プレストレスフレーム構造:プレストレストタイロッドとフレームコラムは、プレタイピング力の作用下で、それぞれ緊張および圧縮で変形する。ローラレベラーが矯正力の作用を受けているとき、タイロッドとコラムの力が再配分され、タイロッドの力が増加し、コラムの力が減少し、各構成要素の性能が完全に発揮される。

レベリング品質を改善するために、小さいロール距離と小さなロール直径の形を採用してください。ワークロールの小径のために、ワークロールは小径とより大きな補正力を有しているので、バックアップロールは、チェスロール状の分布に密に配置され、ワークロールの水平剛性を高めるだけでなく、より良好な曲げ効果を有する。

補正ローラの位置は個々に調整可能であるが、この構造は、補正工程の要求に応じて柔軟に調整を行うことができ、各補正ローラの最適化は最良の状態であり、より少ない曲げ時間で補正することができる。

プロセス制御システム:コンピュータモデルは、補正鋼板の厚さ、幅、平坦度、温度に応じてロールギャップを設定することができ、自動的にプレートとフィードを噛み、過大な保護機能とAGCバウンス補正の機能を持っています。

W 43 Cレベリング機械の応用
